I/O Controller 2: Контролер вводу / виводу

  • Производитель: HW group
  • Модель: Controller 2

Быстрый заказ

Перетворювач для підключення послідовного порту (RS-232/485) до локальної мережі.

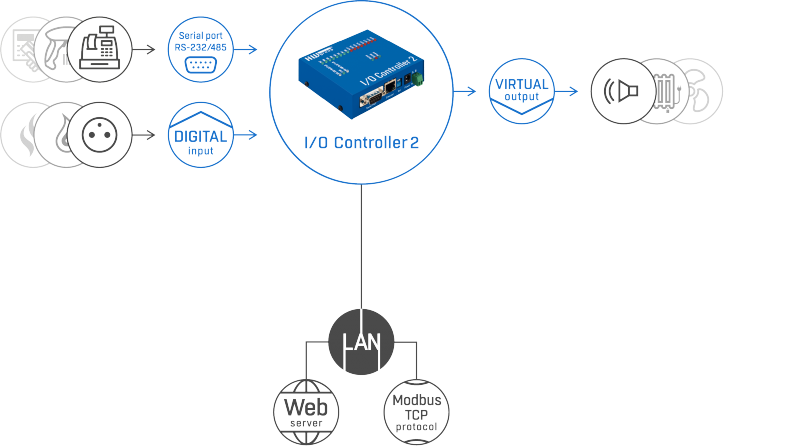

Контролер вводу-виводу підключає до Ethernet повний послідовний порт RS-232/485 і набір з восьми цифрових входів і восьми цифрових виходів.

Дискретні входи використовуються для підключення зовнішніх реле або кнопок. До восьми виходів контролера можуть бути підключені зовнішні реле. Входами і Виходами можна управляти за протоколами Web, Modbus / TCP, або Telnet NVT.

Повнофункціональний послідовний порт підтримує всі 9 сигналів і забезпечує правильну роботу.

Послідовний порт пристрою може бути підключений до ПК через локальну мережу при цьому послідовний порт доступний в Windows як віртуальний послідовний порт VSP (Virtual Serial Port). Бінарними входами та виходами пристрою можна керувати через Інтернет або протокол Modbus / TCP.

Для налаштувань використовується вбудований веб-сервер. За допомогою безкоштовного додатка HW VSP3 до одного ПК можливо підключити до 100 віддалених послідовних портів.

У режимі Box-2-Box два блоки можна підключити один до одного. У цьому режимі цифровий ввід / вивід, а також послідовна лінія RS232 / 485 розширюються (тунелюються) по локальній мережі.

Сфера використання:

  • Підключення до восьми кнопок / перемикачів за допомогою програмного забезпечення
  • Підключення пристроїв RS-232 до локальної мережі - сканери штрих-коду / RFID, серійні принтери, дисплеї.
  • Виходи можуть, наприклад, відкрити двері, включити ріг або відключити живлення - віддалено по мережі.
  • Вводами/виводами можна керувати через Modbus / TCP з будь-якої системи SCADA.
  • Дистанційне управління живленням та іншими технологіями через RS-232 та RS-485
  • Дистанційне управління дисплеями та сигнальними вогнями
  • Віддалений моніторинг стану датчиків PIR, контактів дверей та систем безпеки
  • Зчитувачі карт, RFID
  • Торговельні автомати
  • Сигналізація безпеки
  • Системи контролю доступу
  • Пристрої управління та реєстрації ДБЖ
  • Сканери штрих-коду

Основні характеристики:

  • 1x повний послідовний порт RS-232/485 з 9-бітною підтримкою зв'язку
  • 8x цифрових входів (типу “сухих контактів”, комутаторів або напруги 5-20 В постійного струму)
  • 8x цифрових виходів (колектор виводу)
  • Протоколи зв'язку M2M: http, Telnet, TCP Server, TCP Client / Server.
  • Підключенння через LAN. Налаштування через вбудований веб-сервер, Telnet.
  • Повний серійний порт RS-232 (9 контактів: RxD, TxD, GND, CTS, RTS, DSR, DTR, RI, CD).
  • Серійний інтерфейс RS-485: до 115200 Бд.
  • Безкоштовний програмне забезпечення HW VSP3: Віртуальний послідовний порт для Windows (служба NT, x64 системи). Підтримує до 100 віддалених послідовних портів.
  • Сумісний із багатьма сторонніми програмами. Приклади для програмістів щодо використання продукту доступні у HWg-SDK (Borland C ++, MS Visual, VB, C #, PHP, Java тощо).
Режим Box-2-Box - від 1 до 1 (два одиниці один до одного)
  • Розширення RS-232 або RS-485 по мережі
  • Вхід на одному пристрої керує виведенням на іншому пристрої 1: 1 (одноранговий)
Режим Box-2-Box - від 1 до N (одна одиниця проти кількох)

  • Передача 8 DI до N разів на 8 DO
  • Увімкнення цифрового входу на одному пристрої перемикає цифрові виходи кількох пристроїв.


Ethernet100 Mbit/s - RJ 45 100BASE-Tx
IP ПротоколиARP, UDP/IP, TCP/IP (HTTP, Telnet + RFC2217, Modbus/TCP
Цифрові входи 8 дискретних входів (сухий контакт) / 5-20V
Цифрові виходи8 дискретних (відкритий колектор)
RS-232Cannon DB9M (RxD, TxD, CTS, RTS, DSR, DTR, RI, CD, GND
RS-485Terminals
Живлення8-30V / 0.25 A
Розміри і вага105 x 105 x 25 мм 260 г може бути встановлений на DIN-рейці
Температуравід -10°C до +75°C
