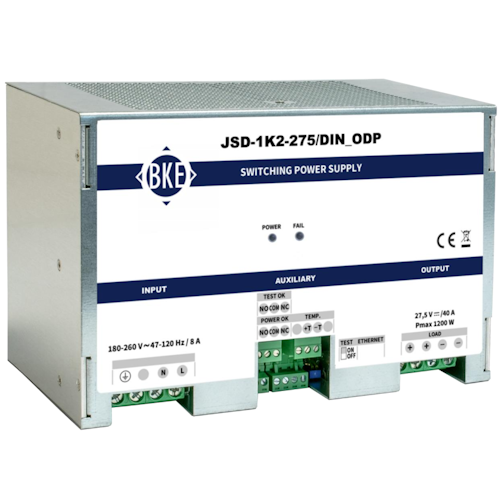

Загальний опис:
Імпульсний блок живлення призначений для живлення електронних пристроїв, що використовуються в програмах керування та моніторингу в промисловій сфері, у середовищі без небезпеки вибуху.
Призначений для підключення свинцево-кислотного (VRLA) або літій-залізо-фосфатного (LiFePO₄) акумулятора (тип акумулятора визначається під час замовлення у виробника).
● Блок живлення оснащений активним PFC (корекцією коефіцієнта потужності) на вході, що забезпечує широкий діапазон вхідної напруги.
● Блок живлення оснащений розв'язувальним діодом і дистанційним моніторингом.
● Дистанційний моніторинг дозволяє відстежувати та налаштовувати блок живлення через веб-інтерфейс та протокол MODBUS.
● На вході він має плавкий запобіжник T10AH/250V і не потребує зовнішнього запобіжника.
● Повинна бути передбачена можливість вимкнення вхідної напруги живлення.
● Робоче положення блоку живлення будь-яке, оптимально вертикальне.
Електричні параметри:
● Вхідна напруга AC 180-260 В змінного струму
● Частота вхідної напруги 47-120 Гц
● Вхідний струм макс. 8 А при 180 В змінного струму
● Коефіцієнт потужності (cosØ) 0,98
● Характеристика заряджання I/U двоступенева
● Вхідний запобіжник (внутрішній T 6.3 AH / 250 V AC)
● Вихідна напруга DC 20-32 В (27,5 В заводське налаштування)
● Номінальний вихідний струм 20-40 А (40 А заводське налаштування)
● Вихідна потужність 1200 Вт
● Загальний ККД>88 %
● Навантажувальна здатність "сухих" контактів 6А/AC 250 В (макс. навантаження 1500 ВА, ізоляція AC 4 кВ)
● Рекомендована ємність акумулятора від 18 А-год до 90 А-год
● Опір ізоляції >50 MΩ
● Напрацювання на відмову 1050000 год згідно з IEC61709 (SN29500) при 25°C
Параметри та умови експлуатації:
● Робоча температура від -20 ºC до 50 ºC
● Відносна вологість (без конденсації) від 10% до 90% RH
● Висота установки <3000 м над рівнем моря
● Джерело живлення розраховане на безперервну роботу, категорію перенапруги 3 згідно з EN 61010-1 і стійке до короткого замикання на виході.
Віддалене адміністрування:
● Напруга акумулятора
● Стан вхідного підключення мережі
● Стан подачі живлення
● Струм заряду акумулятора
● Температура акумулятора
● Навантаження струму
Механічні параметри:
● Вага 3,5 кг
● Матеріал виробу Алюмінієвий лист + оцинкований лист
Розміри 230 x 152 x 135 мм (Ш x В x Г) разом з кріпленням DIN
