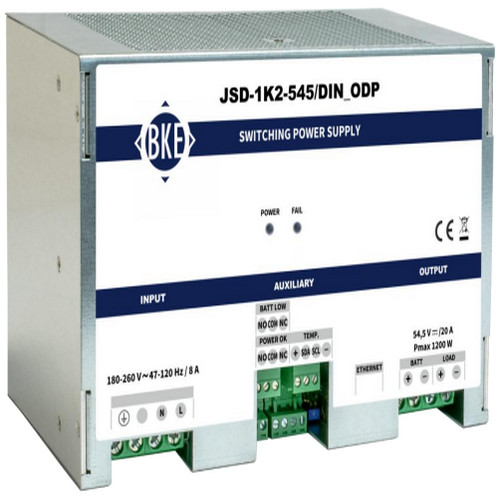

Система електроживлення JSD-1K-545/DIN_ODP

Загальний опис:

Імпульсний блок живлення призначений для живлення електронних пристроїв, що використовуються в програмах керування та моніторингу в промисловій сфері, у середовищі без небезпеки вибуху.

●        Блок живлення оснащений активним PFC (корекцією коефіцієнта потужності) на вході, що забезпечує широкий діапазон вхідної напруги.

●        Блок живлення оснащений розв'язувальним діодом і дистанційним моніторингом.

●        Дистанційний моніторинг дозволяє відстежувати та налаштовувати блок живлення через веб-інтерфейс та протокол MODBUS.

●        На вході він має плавкий запобіжник T10AH/250V і не потребує зовнішнього запобіжника.

●        Повинна бути передбачена можливість вимкнення вхідної напруги живлення.

●        Робоче положення блоку живлення будь-яке, оптимально вертикальне.

Електричні параметри:

●        Вхідна напруга AC 180-260 В змінного струму

●        Частота вхідної напруги 47-120 Гц

●        Вхідний струм макс. 8 А при 180 В змінного струму

●        Коефіцієнт потужності (cosØ) 0,98

●        Характеристика заряджання I/U двоступенева

●        Вхідний запобіжник (внутрішній T 6.3 AH / 250 V AC)

●        Вихідна напруга DC 40-60 В (54,5 В заводське налаштування)

●        Номінальний вихідний струм 20А

●        Струм заряджання акумулятора 1-20 А (заводське налаштування 9 А)

●        Вихідна потужність 1200 Вт

●        Загальний ККД>88 %

●        Навантажувальна здатність "сухих" контактів 6А/AC 250 В (макс. навантаження 1500 ВА, ізоляція AC 4 кВ)

●        Рекомендована ємність акумулятора від 18 А-год до 90 А-год

●        Опір ізоляції >50 MΩ

●        Напрацювання на відмову 1050000 год згідно з IEC61709 (SN29500) при 25°C

Параметри та умови експлуатації:

●        Робоча температура від -20 ºC до 50 ºC

●        Відносна вологість (без конденсації) від 10% до 90% RH

●        Висота установки <3000 м над рівнем моря

●        Джерело живлення розраховане на безперервну роботу, категорію перенапруги 3 згідно з EN 61010-1 і стійке до короткого замикання на виході.

Віддалене адміністрування:

●        Напруга акумулятора

●        Стан вхідного підключення мережі

●        Стан подачі живлення

●        Струм заряду акумулятора

●        Температура акумулятора

●        Навантаження струму

Механічні параметри:

●        Вага 3,5 кг

●        Матеріал виробу Алюмінієвий лист + оцинкований лист

Розміри 230 x 152 x 135 мм (Ш x В x Г) разом з кріпленням DIN
